Dieses Prokjekt macht einen Logic-Analyzer aus dem STM32F429-Board<\/p>\n
Dieser Funktioniert nur in Kombination mit dem kostenlosen PC Client “OLS LogicSniffer”(die aktuellste Version ist im Moment : 0.9.7 unter “www.lxtreme.nl\/ols”)<\/p>\n
Dieser ist sehr einfach zu bedienen und kann auch Protokolle analysieren.
\n(z.B. UART, SPI, I2C)<\/p>\n

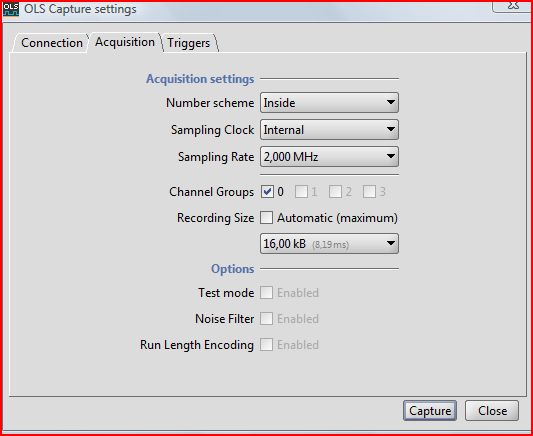

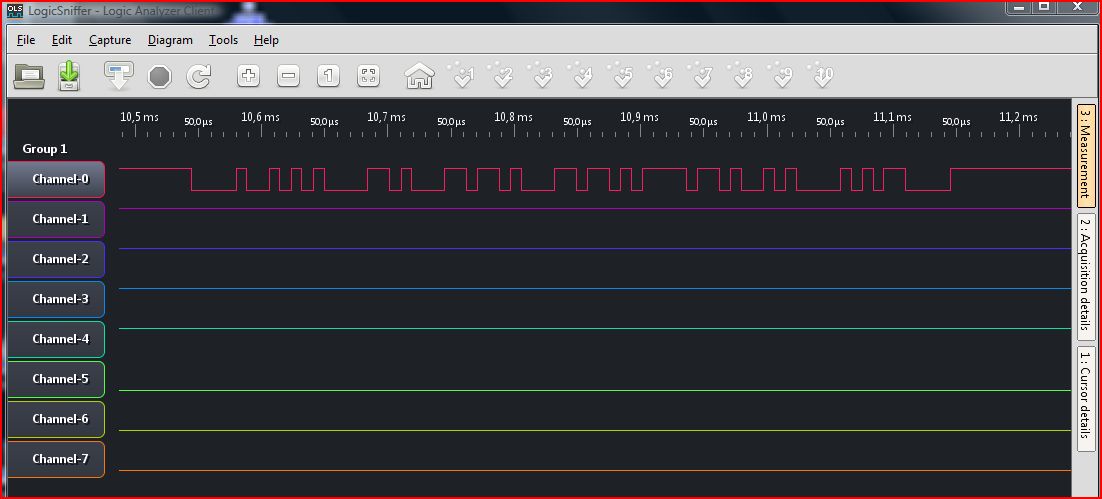

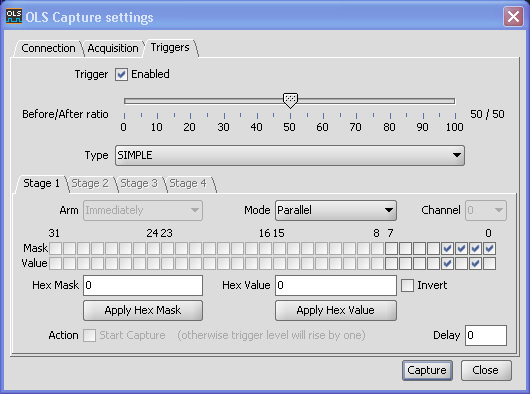

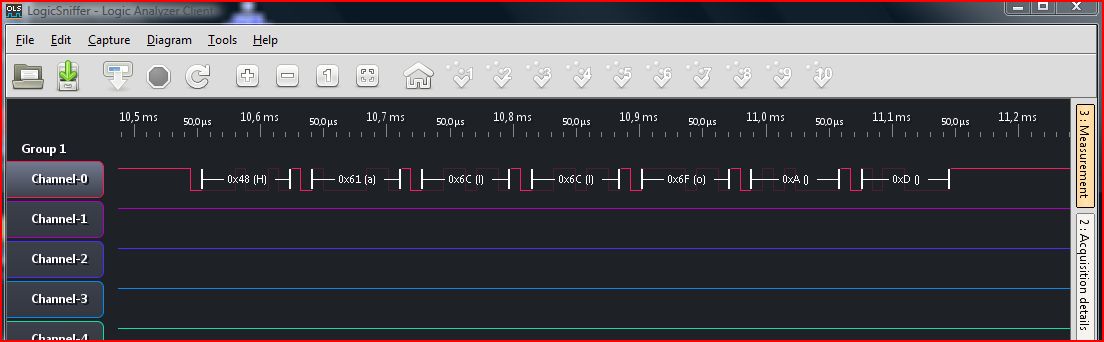

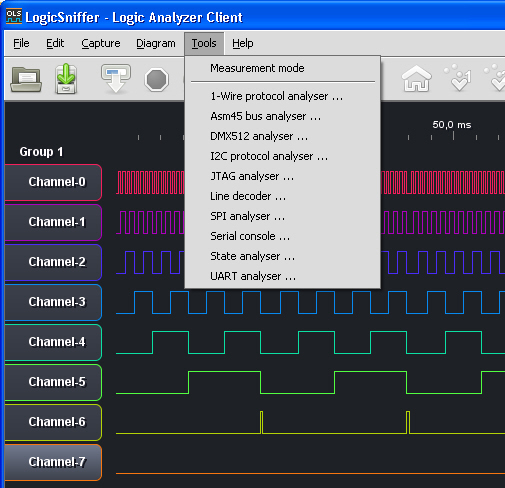

Bilder vom OLS<\/strong> :<\/p>\n \t\t\t Hinweise zum OLS :<\/strong><\/p>\n – die Anzeige der MetaDaten per “show device metadata” funktioniert in der Version 0.9.7 nicht (in der Version 0.9.6.1 funktioniert es. k.A. warum) Version<\/strong> :<\/p>\n 1.00 (vom 23.08.2014)<\/p>\n implementierte Funktionen :<\/strong><\/p>\n Anzahl der Kan\u00e4le : 8 (bis 16 theoretisch m\u00f6glich, wenn ein kompletter Port frei ist) Hier der komplette CooCox-Projektordner\u00a0zum\u00a0download<\/strong>\u00a0:<\/p>\n Show_17_LogicAnalyzer<\/a><\/p>\n Hier der Link zum OLS PC-Programm :<\/p>\n LINK<\/a><\/p>\n Hier das Config-File f\u00fcr OLS f\u00fcr den STM32F4 Logic-Analyzer :<\/p>\n\n
![\"Einstellung](\"wp-content\/uploads\/2014\/07\/la_ols_00-150x150.jpg\")
<\/a>\n\t\t\t<\/dt>\n\n
![\"Aufzeichnung](\"wp-content\/uploads\/2014\/07\/la_ols_01-150x150.jpg\")
<\/a>\n\t\t\t<\/dt>\n\n
![\"Analyzer](\"wp-content\/uploads\/2014\/07\/la_ols_02-150x150.jpg\")
<\/a>\n\t\t\t<\/dt>\n
<\/p>\n\n
![\"Protokoll](\"wp-content\/uploads\/2014\/07\/la_ols_03-150x150.jpg\")
<\/a>\n\t\t\t<\/dt>\n\n
![\"Trigger](\"wp-content\/uploads\/2014\/07\/la_ols_04-150x150.jpg\")
<\/a>\n\t\t\t<\/dt>\n
\n\t\t<\/div>\n
\n– die max Einstellbare Sample-L\u00e4nge sind 1.000.000 Samples = 976 kS
\n– der Trigger funktioniert nur auf Stufe.1 (Typ=Simple)
\n– als “Device Type” muss “STM32F4 Logic-Analyzer (UB)” eingestellt werden
\ndazu ist das Config-File notwendig (siehe unten bei den downloads)<\/p>\nKanalaufteilung :\r\nCH0 = PC1\r\nCH1 = PC3\r\nCH2 = PC8\r\nCH3 = PC11\r\nCH4 = PC12\r\nCH5 = PC13\r\nCH6 = PC14\r\nCH7 = PC15<\/pre>\n
\nFrq-Einstellung : 1 kHz bis 24 MHz
\nAnzahl der Samples : 500 bis 1 MS
\nCapture-Start\/Stop : per PC-Program
\nTrigger : Stufe-1 = 8bit Trigger-Maske und 8bit Trigger-Value
\nVerbindung zum PC : USB-CDC (User-USB-Buchse)
\nTestsignal : 500Hz per PB2
\nSteuerung \u00fcber SUMP kompatibles PC-Programm “OLS”<\/p>\n
<\/p>\n
<\/p>\n
<\/p>\n
hallo admin ub,<\/p>\n
Nachdem ich alles im LogicSbiffer eingestellt hab …Device….Capture usw… gehe ich auf Capture und bekomme die Meldung: Capture failed! Device not found!
\nAlle anderen Funtionen laufen bestens…STLink
\nHast du ne Idee woran das liegen kann?
\nWenn du Screen Shots ….kP<\/p>\n
br
\nKvB (Gue)<\/p>\n<\/div>\n<\/div>\n
<\/p>\n
\n- \n
\n\n
admin_ub<\/cite> sagt:<\/span><\/div>\n\n20. August 2014 um 18:22<\/div>\n\n
<\/p>\n
<\/p>\n
die Verbindung mit dem PC funktioniert nur \u00fcber den USB-User Stecker (CN6) nicht \u00fcber den STLink-Stecker !<\/p>\n<\/div>\n<\/div>\n
<\/p>\n
\n- \n
\n\n
KvB<\/cite> sagt:<\/span><\/div>\n\n20. August 2014 um 19:33<\/div>\n\n- \n
\n\n
MS<\/cite> sagt:<\/span><\/div>\n\n16. November 2014 um 17:54<\/div>\n\n
<\/p>\n
<\/p>\n
Super!! das wars!! …hab ich des \u00fcberlesen oder waswasi…<\/p>\n
THX!!!<\/p>\n
br
\nKvB<\/p>\n<\/div>\n<\/div>\n
<\/p>\n<\/li>\n<\/ul>\n<\/li>\n<\/ul>\n<\/li>\n
<\/p>\n
<\/p>\n
Das Board wird aber \u00fcber die STLink Buchse versorgt, oder? Wenn ich nur die User Buchse verbunden habe leuchtet nichts.<\/p>\n
Windows findet keinen Treiber, ist das OK oder ein Fehler? Ich kann nur COM1 ausw\u00e4hlen. Anschlie\u00dfend bricht das Capture direkt ab mit “Device not found”.<\/p>\n
Gr\u00fc\u00dfe, MS<\/p>\n<\/div>\n<\/div>\n
<\/p>\n
\n- \n
\n\n
admin_ub<\/cite> sagt:<\/span><\/div>\n\n17. November 2014 um 19:31<\/div>\n\n
<\/p>\n
<\/p>\n
Die User-Buchse kann nicht das Board versorgen. Und f\u00fcr USB-CDC musst du den Treiber f\u00fcr Windows von der ST Homepage runterladen.<\/p>\n<\/div>\n<\/div>\n
<\/p>\n
\n- \n
\n\n
MS<\/cite> sagt:<\/span><\/div>\n\n17. November 2014 um 22:36<\/div>\n\n
<\/p>\n
<\/p>\n
Jetzt klappts, danke!<\/p>\n
Wer den LA f\u00fcr reverse engineering von Displays einsetzen m\u00f6chte (z.B. http:\/\/www.mikrocontroller.net\/topic\/73901<\/a>) muss die Pull-Downs in stm32_ub_din_dma.c deaktivieren, um die Ansteuerung nicht zu st\u00f6ren!<\/p>\n<\/div>\n<\/div>\n- \n
\n\n
Andre Maree<\/cite> sagt:<\/span><\/div>\n\n23. November 2014 um 22:34<\/div>\n\n
<\/p>\n<\/li>\n<\/ul>\n<\/li>\n<\/ul>\n<\/li>\n
<\/p>\n
<\/p>\n
Any chance of getting the binary (and source) of the previous version that included the ldc display of signals.<\/p>\n
The ability to see activity on I2C pins without having the OLS client attached was VERY powerful.<\/p>\n
If you could make the source (before deleting the LCD code) available I would appreciate it very much.<\/p>\n
Andre<\/p>\n<\/div>\n<\/div>\n
<\/p>\n
\n- \n
\n\n
admin_ub<\/cite> sagt:<\/span><\/div>\n\n27. November 2014 um 20:28<\/div>\n\n- \n
\n\n
admin_ub<\/cite> sagt:<\/span><\/div>\n\n29. November 2014 um 10:54<\/div>\n\n- \n
\n\n
opcode<\/cite> sagt:<\/span><\/div>\n\n8. November 2016 um 00:46<\/div>\n\n- \n
\n\n
opcode<\/cite> sagt:<\/span><\/div>\n\n8. November 2016 um 00:48<\/div>\n\n
<\/p>\n
<\/p>\n
a huge problem is the user interface. without OLS all parameters must be changed with the touch screen and thats a lot of work to do. also the display has a problem with alaising effects when you zoom out the x-axis and i cant handle this without loosing speed. i can upload the last version with lcd display but you have to do the update to version 1.0 and to finish the ui. give me a few days for the upload.<\/p>\n<\/div>\n<\/div>\n
<\/p>\n<\/li>\n
<\/p>\n
<\/p>\n
here you have version d.03 with aktiv display and touch.
\nfor a quick test connect PB2 (500 Hz output) with one input channel
\nand press the user-button (capture start)<\/p>\n<\/div>\n<\/div>\n
<\/p>\n<\/li>\n<\/ul>\n<\/li>\n
<\/p>\n
<\/p>\n
Guten Abend Herr Becker,<\/p>\n
als erstes m\u00f6glich ich ein herzliches Dank f\u00fcr den Logic Analyzer bedanken.
\nW\u00e4re es mit sehr viel Aufwand verbunden, wenn Sie das Programm f\u00fcr ein STM32F407Discovery Board zu portieren ?<\/p>\n
Vielen Dank<\/p>\n
Liebe Gr\u00fc\u00dfe,
\nopcode<\/p>\n<\/div>\n<\/div>\n
<\/p>\n<\/li>\n
<\/p>\n
<\/p>\n
Guten Abend Herr Becker,<\/p>\n
als erstes m\u00f6chte ich mich herzliches bedanken f\u00fcr den Logic Analyzer.
\nW\u00e4re es mit sehr viel Aufwand verbunden, wenn Sie das Programm f\u00fcr ein STM32F407Discovery Board zu portieren ?<\/p>\n
Vielen Dank<\/p>\n
Liebe Gr\u00fc\u00dfe,
\nopcode<\/p>\n<\/div>\n<\/div>\n
<\/p>\n<\/li>\n<\/ol>\n","protected":false},"excerpt":{"rendered":"
