Manchmal entstehen neue Projekte nicht nach langer Planung, sondern durch einen einfachen Versuch.
Gestern wollte ich eigentlich nur einmal ausprobieren, ob für Peter Mathers Pico2350DIL noch alle benötigten Bauteile bei JLCPCB verfügbar sind.

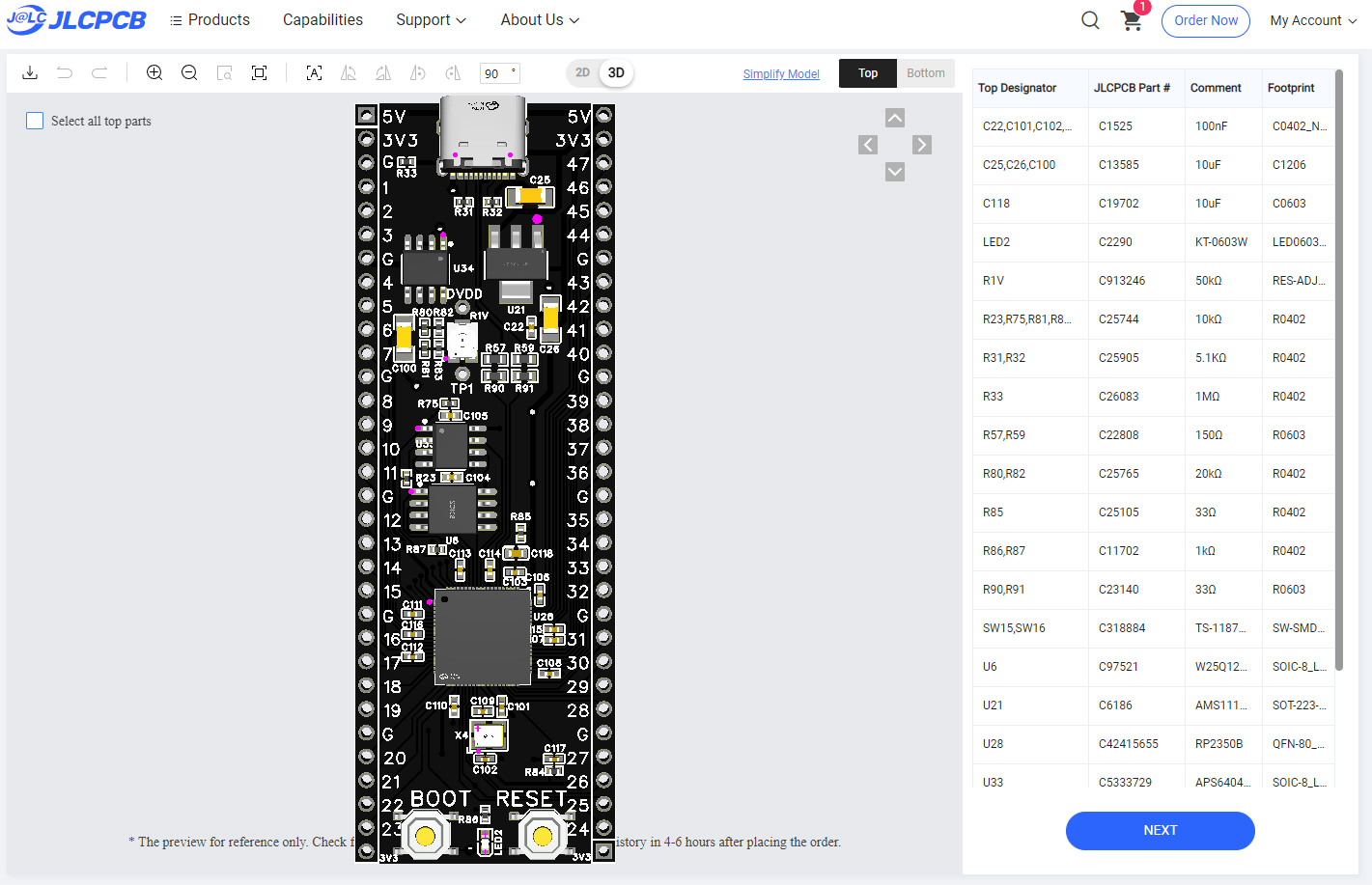

Also Gerber-Dateien, Stückliste und Pick&Place-Datei hochgeladen, die Bauteile geprüft – und tatsächlich: Alle benötigten Komponenten waren verfügbar.
Und irgendwie habe ich mich anschließend auf den Bestellknopf drücken sehen. 😉
Das Ergebnis:
30 Pico2350DIL befinden sich jetzt bei JLCPCB in der Fertigung.
Was ist das Pico2350DIL?
Das Pico2350DIL wurde von Peter Mather (matherp) entwickelt, der vielen MMBasic-Anwendern natürlich vor allem durch seine Arbeit an PicoMite bekannt ist.
Herzstück des Boards ist der RP2350B.
Im Gegensatz zum RP2350A, der beispielsweise auf dem Raspberry Pi Pico 2 eingesetzt wird, stellt die B-Variante erheblich mehr GPIO-Anschlüsse zur Verfügung. Das macht das Board besonders für umfangreichere Hardwareprojekte interessant.
Das Pico2350DIL besitzt unter anderem:
- RP2350B
- 16 MB Flash
- 8 MB PSRAM
- USB-C
- BOOT- und RESET-Taster

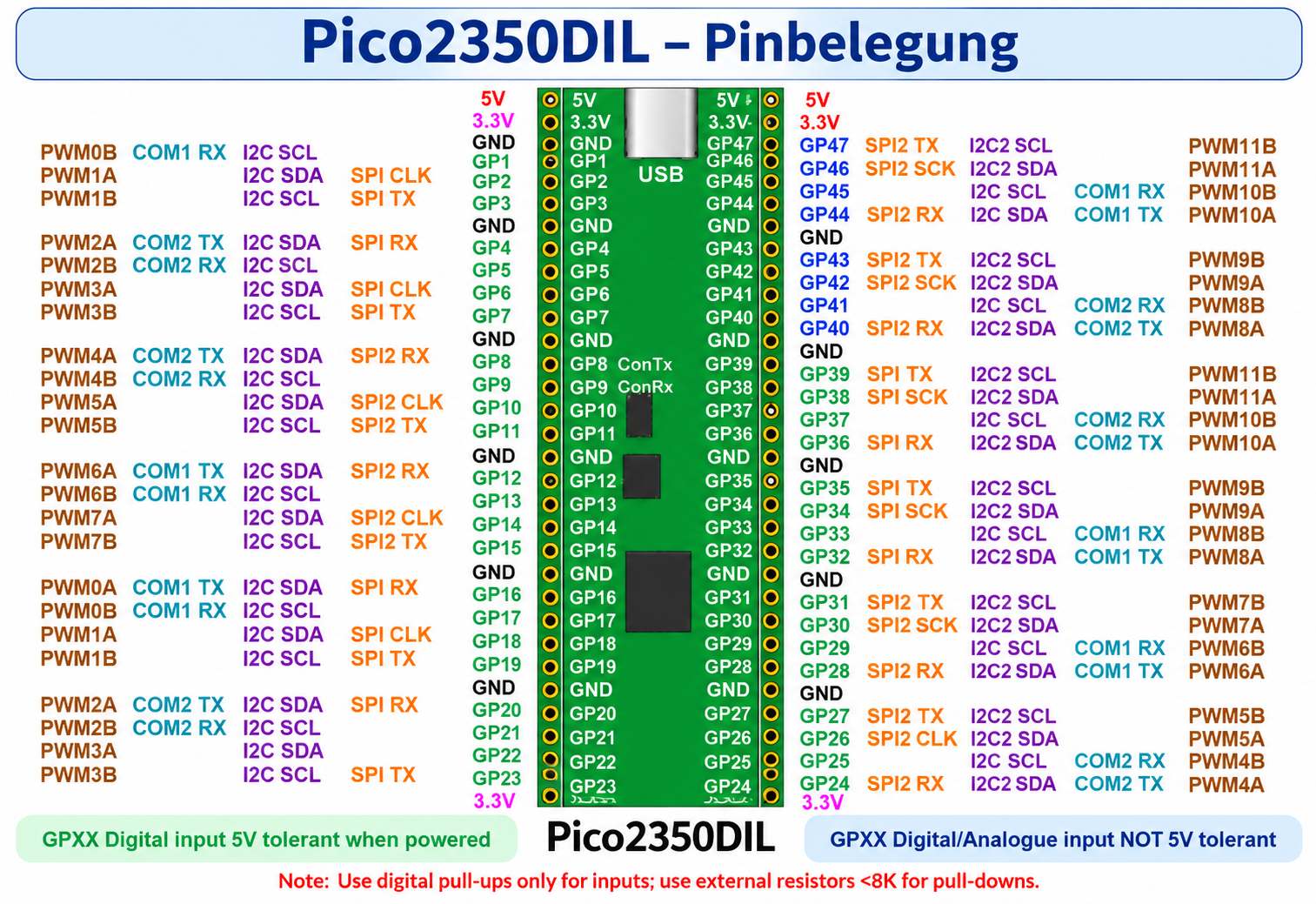

- zwei 32-polige Anschlussleisten
Besonders interessant sind GP40 bis GP47. Diese acht Pins können beim RP2350B als analoge Eingänge verwendet werden.
Damit stehen beispielsweise acht ADC-Kanäle zur Verfügung – etwas, das bei einem normalen Raspberry Pi Pico so nicht möglich ist.
Ein PicoMite zum Einstecken
Das Konzept des Boards gefällt mir besonders gut.
Der eigentliche Rechner mit RP2350B, Flash und PSRAM befindet sich auf einem relativ kleinen Modul. Über die beiden Anschlussleisten kann dieses anschließend auf ein Breadboard oder eine eigene Trägerplatine gesteckt werden.
Damit eignet sich das Pico2350DIL sowohl zum Experimentieren als auch als Basis für eigene Hardwareprojekte.
Und natürlich kann darauf PicoMite/MMBasic laufen.
Für meine Beschäftigung mit MMBasic ist das also eine ausgesprochen interessante Plattform.
Warum gleich 30 Stück?
Ursprünglich hatte ich keineswegs vor, 30 Boards zu bestellen.
Mein erster Gedanke waren 15 Stück.
Bei der Kalkulation zeigte sich allerdings schnell, dass ein erheblicher Teil der Kosten aus einmaligen beziehungsweise weitgehend festen Kosten für Einrichtung, Schablone und Bestückung besteht.
Der Sprung von 15 auf 30 Boards war deshalb vergleichsweise günstig.
Also wurden es 30. 😉
Die Platinen werden bei JLCPCB gefertigt und auf der Oberseite komplett mit den SMD-Bauteilen bestückt. Lediglich die beiden langen Stiftleisten werde ich später selbst einlöten beziehungsweise den Interessenten beilegen.
Rund 15 Euro pro Board
Nach meiner derzeitigen Kalkulation komme ich einschließlich Fertigung, Bauteilen, SMD-Bestückung, Versand sowie der noch zu erwartenden Einfuhrumsatzsteuer und Bearbeitungsgebühr auf ungefähr:
15 Euro pro fertig bestücktem Pico2350DIL.
Einige Exemplare sind bereits vergeben.
Die übrigen Boards werde ich zum Selbstkostenpreis von 15 Euro pro Stück zuzüglich Versand weitergeben.
Wer Interesse hat, kann sich gerne bei mir melden.
Jetzt heißt es warten
Die Bestellung ist bezahlt und bei JLCPCB angekommen. Jetzt bin ich natürlich gespannt, wie die Fertigung und Bestückung läuft.
Wenn die Boards angekommen sind, werde ich hier selbstverständlich darüber berichten.
Und mindestens ein Pico2350DIL wird anschließend ziemlich schnell zeigen müssen, ob PicoMite und alle acht ADC-Eingänge GP40 bis GP47 tatsächlich das tun, was ich mir davon verspreche. 😉
