🧾 1. Was du brauchst (die 3 Pflichtdateien)

Für JLCPCB Assembly brauchst du immer:

✅ Gerber-Dateien

• PCB-Layout (Layer, Bohrungen)
• Meist als ZIP
• → aus KiCad: Plot + Drill Files

✅ BOM (Stückliste)

• CSV-Datei
• Enthält:
  • Designator (R1, C1…)
  • Wert
  • LCSC Part Number (sehr wichtig!)

✅ CPL / Pick&Place (Positionsdatei)

• CSV
• Enthält:
  • Bauteilposition (X/Y)
  • Rotation
  • Layer (Top/Bottom)

⚙️ 2. Bestellung starten

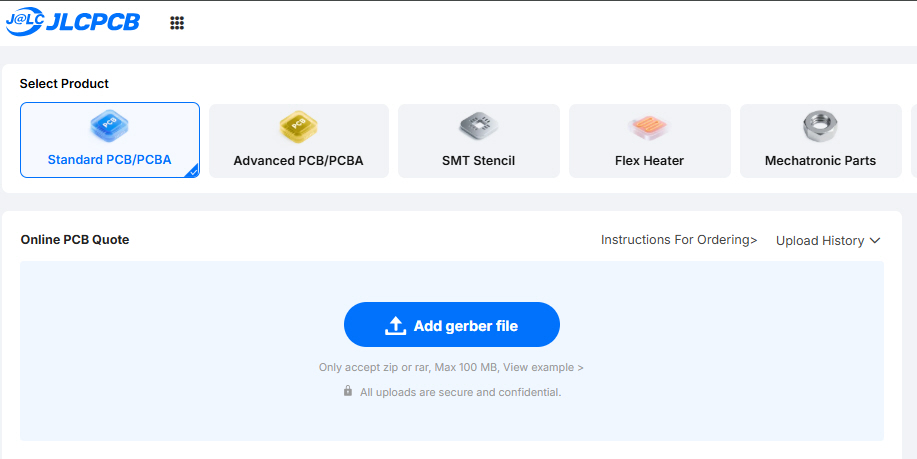

Gehe zu PCB Assembly auf der JLCPCB Website:

1. Gerber ZIP hochladen
2. Parameter wählen:
   • Anzahl: 5 ist die Mindestbestellmenge
   • Layer: (z. B. 2 Layer)
   • PCB Dicke: (meist 1.6 mm)
   • Farbe: grün (andere Farben können Aufpreis haben, einfach ausprobieren)
   • Oberflächenausführung: LeadFree HASL oder ENIG (wenn du vergoldete Kontakte willst)

👉 Dann:

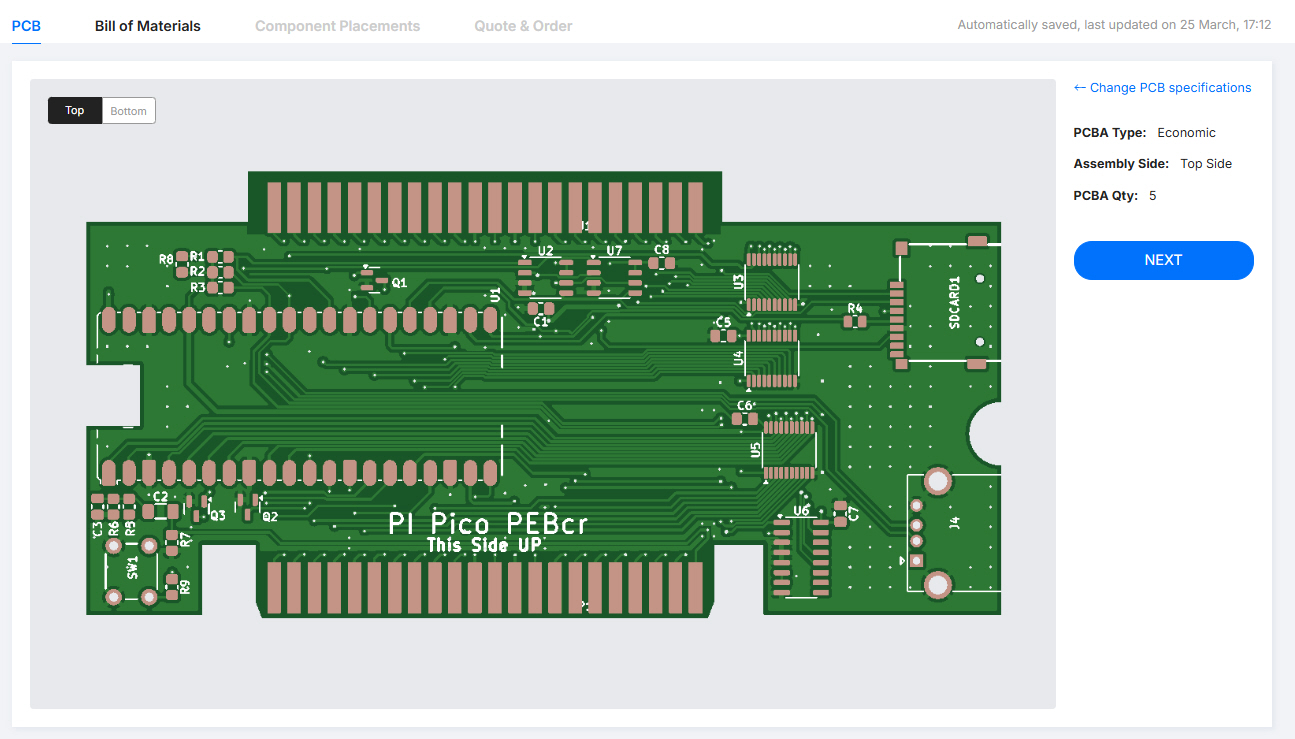

➡️ „PCB Assembly“ aktivieren

🔩 3. Assembly konfigurieren

• Assembly Side: Top oder Botto, (je nach dem wo die Bauteile bestückt werden)
• Alles weiteren Optionen können so belassen werden
• Weiter Button drücken und bei der Vorschau nochmals mit weiter bestätigen

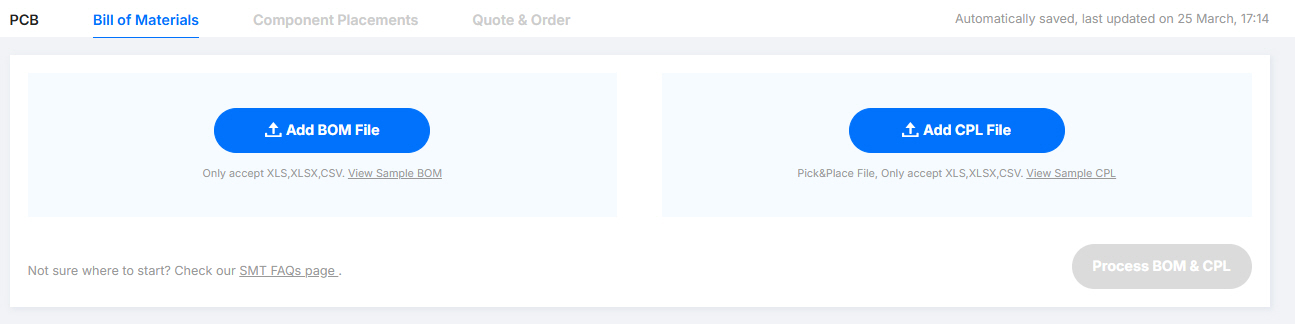

📦 4. BOM & CPL hochladen

Jetzt kommt der wichtigste Teil:

🔹 BOM hochladen

• CSV mit LCSC Nummern
• JLC mappt automatisch Bauteile

🔹 CPL hochladen

• Positionen werden eingelesen
• Process BOM & CPL drücken

🔍 5. Bauteile prüfen (sehr wichtig!)

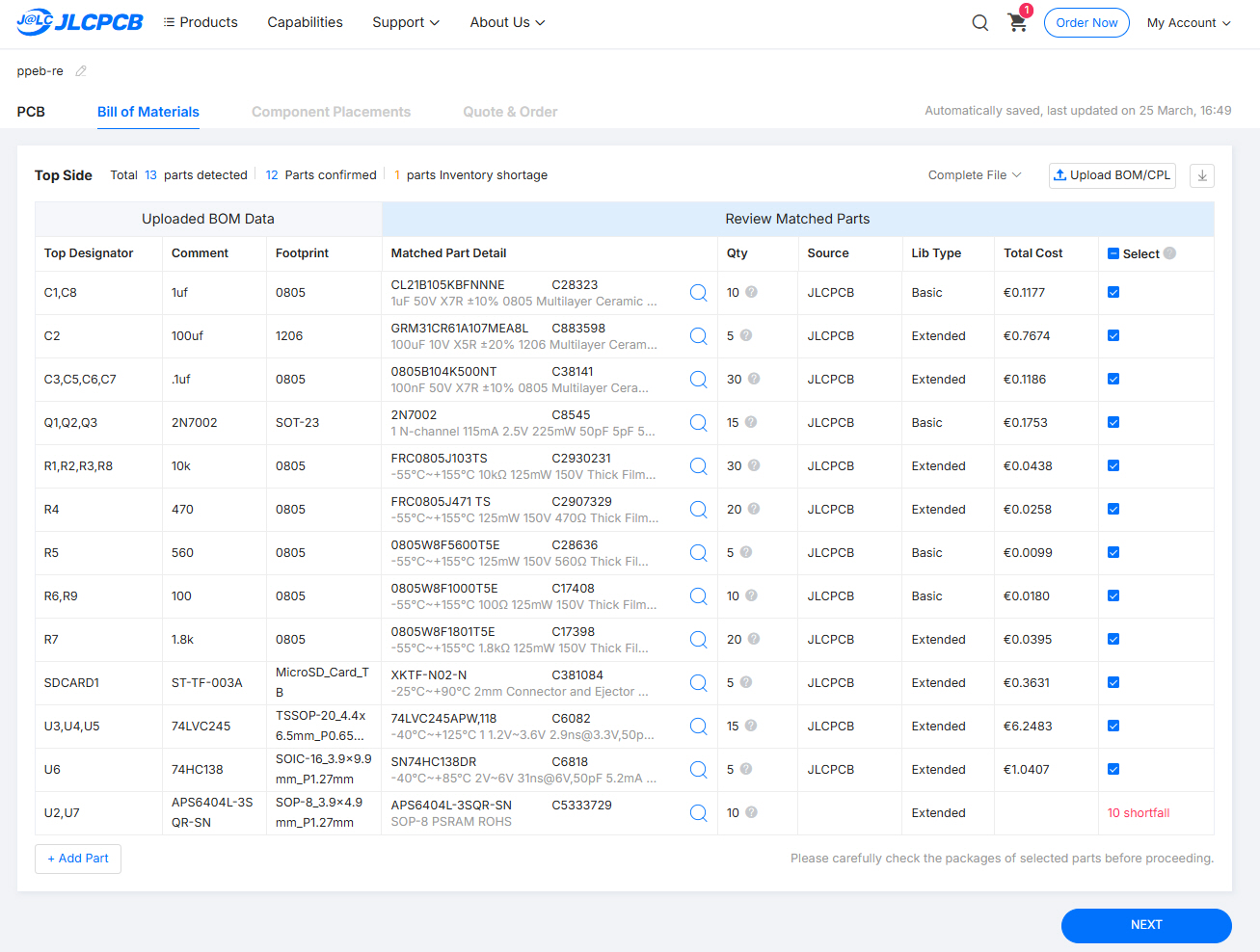

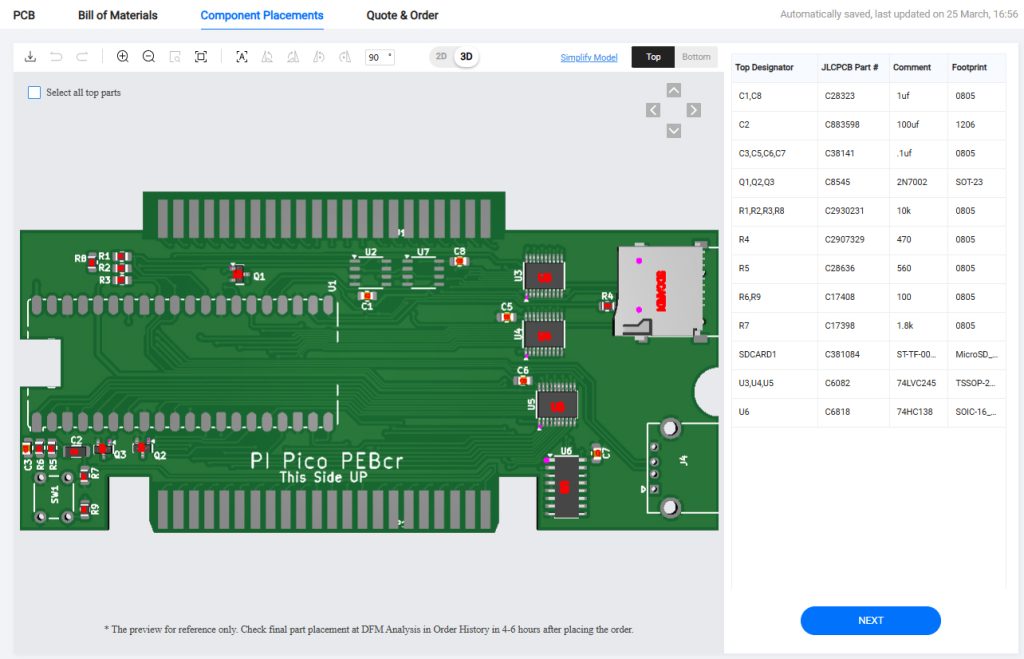

Du bekommst eine Ansicht wie in deinem Screenshot:

Für jedes Bauteil:

• ✅ korrekt erkannt?
• ✅ verfügbar?
• ⚠️ „Extended“ = Aufpreis
• ❌ „Out of stock“ = Problem

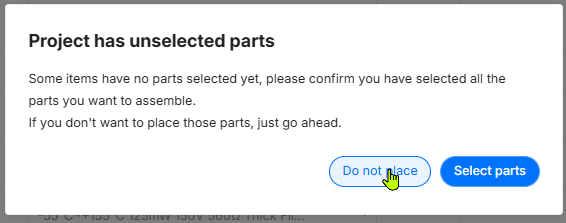

👉 Optionen bei Problemen:

• Ersatz wählen
• Bauteil entfernen (DNP)

• selbst bestücken

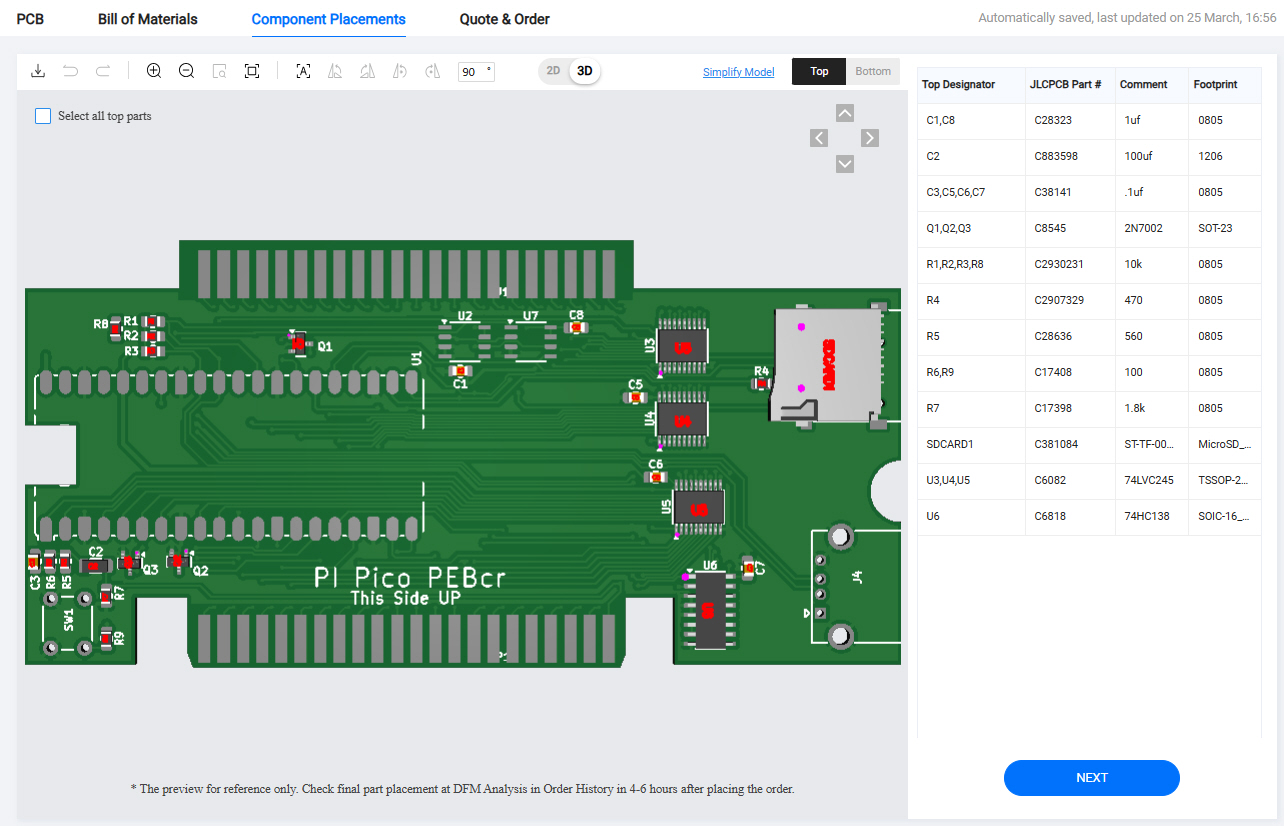

Component Placements

• Weiter-Button drücken

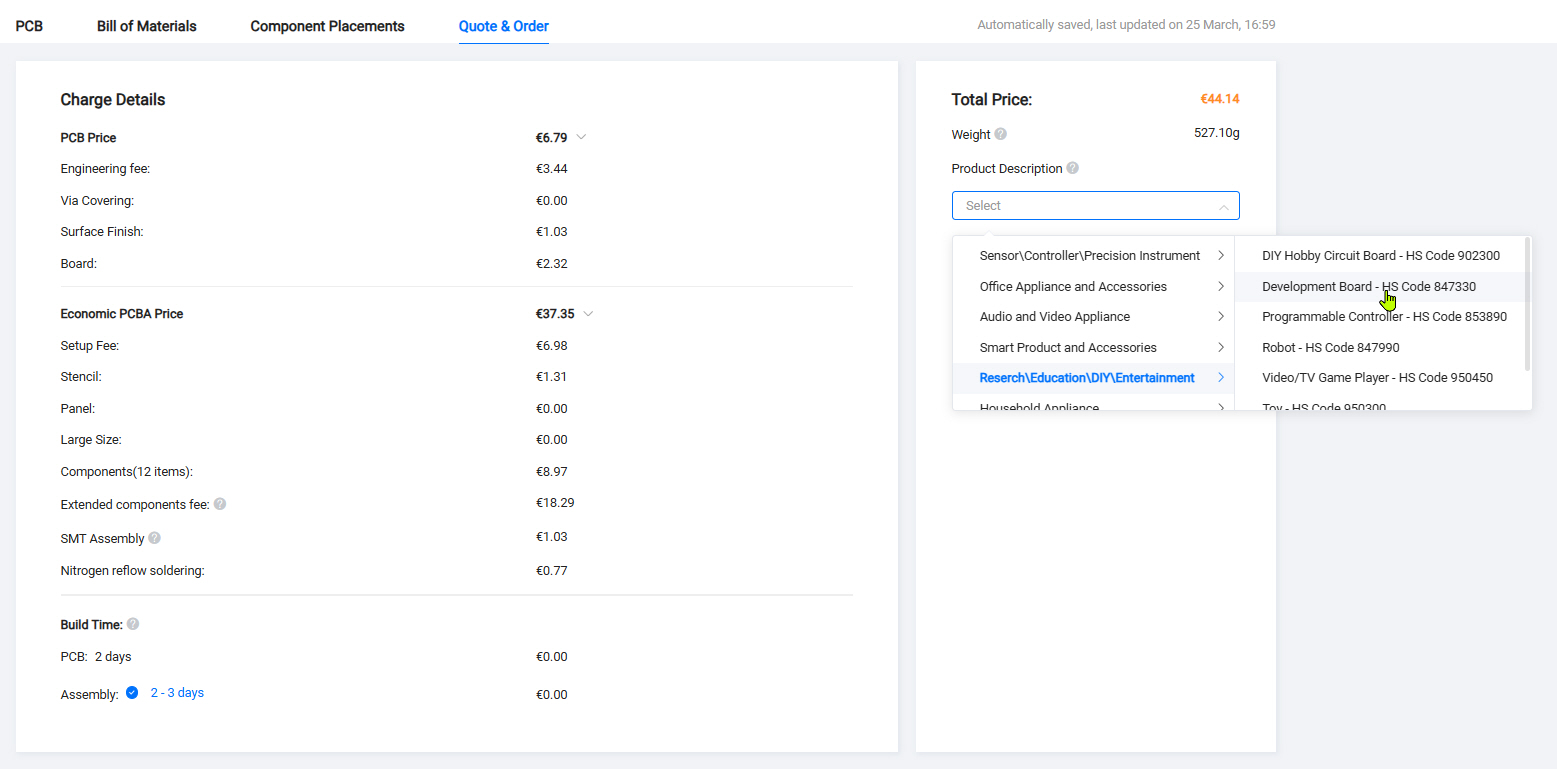

Quote & Order

• Produktbeschreibung auswählen
• Save To Chart Button drücken

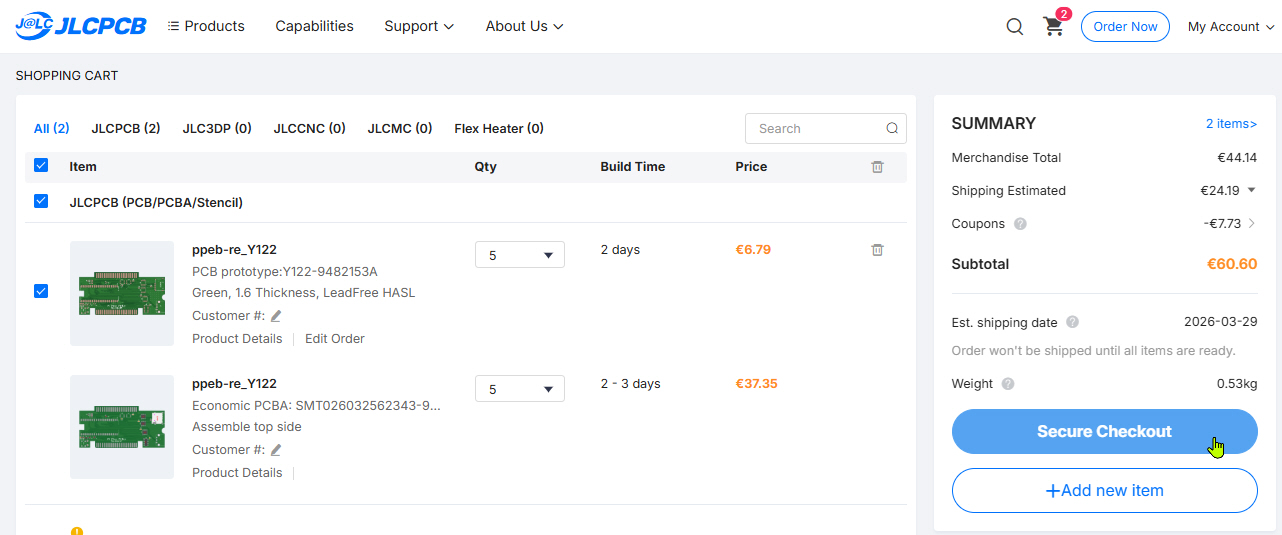

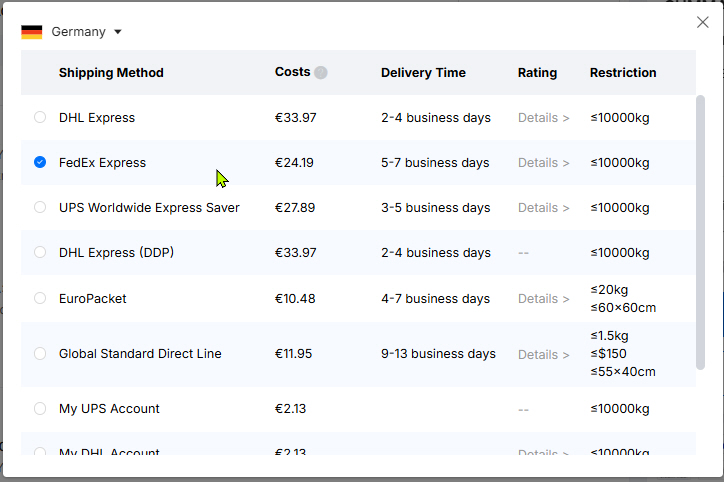

Nun liegt der Artikel im Warenkorb und kann bezahlt werden, Dabei muss eine Versandoption ausgewählt werden. Ich empfehle bei bestückten Platinen unbedingt FedEx Express auszuwählen. Damit hat man die wenigsten Probleme mit dem Zoll.

🧠 6. Typische Stolperfallen

❗ LCSC Part Number fehlt

→ Bauteil wird nicht erkannt

❗ Footprint passt nicht

→ falsches Package (z. B. SOP vs QFN)

❗ Rotation falsch

→ unbedingt Vorschau checken

❗ Nicht bestückbare Teile

• USB
• große Connectoren
• spezielle ICs
  → oft manuell löten

🧪 7. DFM Check (automatisch)

Nach Bestellung:

• JLC macht einen Design Check (DFM)
• dauert ca. 1–6 Stunden

👉 Danach bekommst du:

• finale Freigabeansicht
• ggf. Rückfragen

🚚 8. Produktion & Lieferung

• PCB: ~2–3 Tage
• Assembly: ~3–5 Tage
• Versand: ~3–7 Tage

💡 Profi-Tipps

• ⭐ Nutze möglichst Basic Parts (billiger, schneller)
• ⭐ Vermeide seltene ICs (wie dein PSRAM 😄)
• ⭐ Setze kritische Teile auf manuelle Bestückung
• ⭐ Immer 1–2 Extra Boards bestellen

✅ Kurz-Zusammenfassung

1. Gerber hochladen
2. SMT Assembly aktivieren
3. BOM + CPL hochladen
4. Bauteile prüfen/ersetzen
5. Bestellung abschließen
6. DFM freigeben
7. Warten & freuen 🎉
