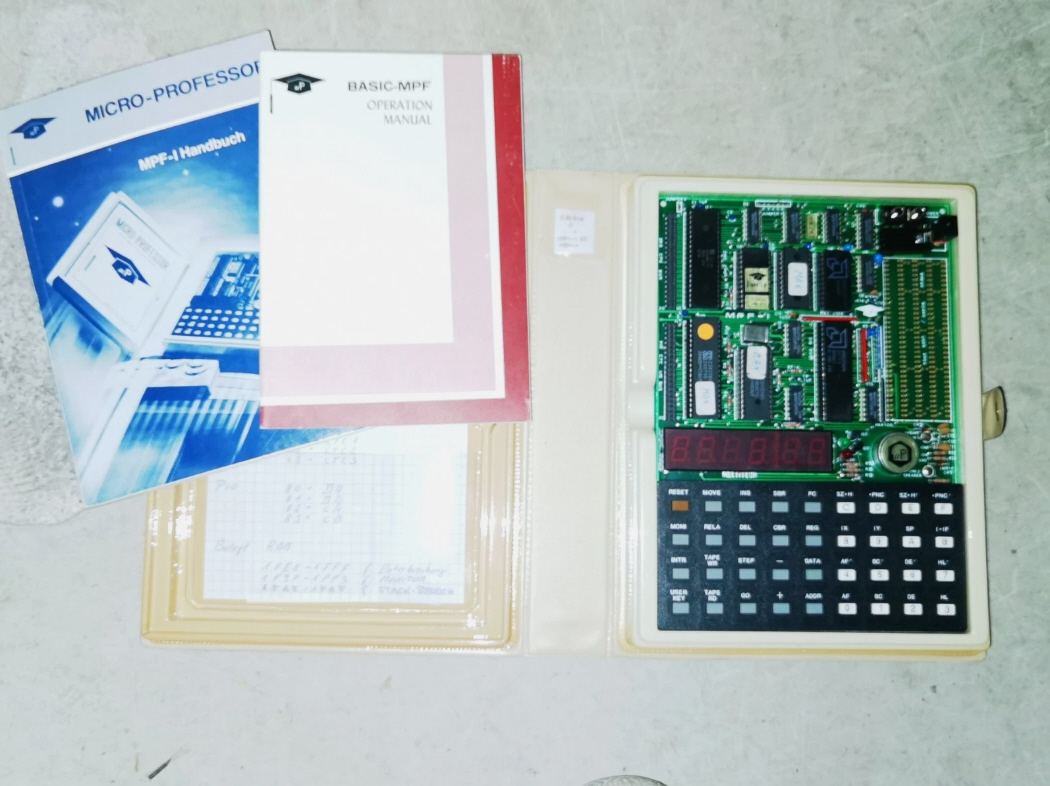

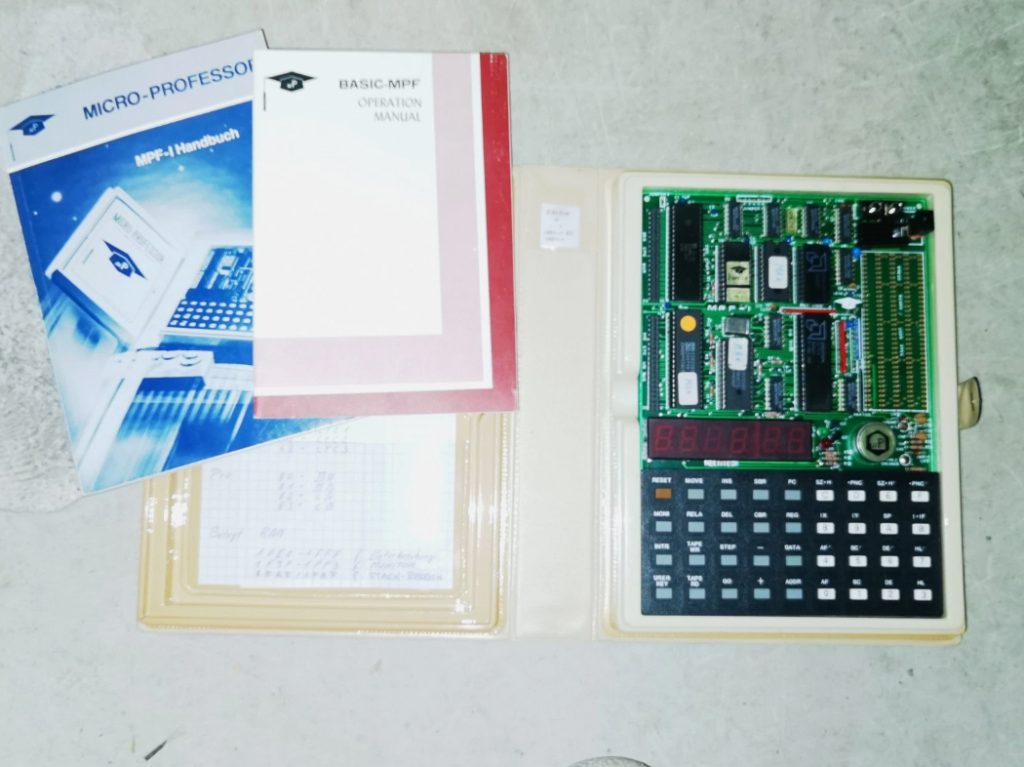

Das hier ist mein neuester Einplatinencomputer, der Micro-Professor 1 von Multitech (MPF-1).
Der Micro-Professor I (MPF-1) ist ein Einplatinencomputer, der 1981 auf den Markt kam. Der Computer wurde von der taiwanischen Firma Multitech (heute Acer) hergestellt.
Die noch im selben Jahr veröffentlichte zweite Revision MPF-1B gehörte zu den am längsten unverändert verkauften Einplatinencomputern.
Der MPF-1 war ein einfach zu nutzendes Trainingssystem für den Z80-Mikroprozessor von Zilog mit einer Taktfrequenz von 1,79 MHz. Der Rechner verfügte über 2 KB RAM (erweiterbar auf 4 KB) und 2 KB ROM (erweiterbar auf 8 KB).
Nachfolger des Systems waren der Micro-Professor I-B (mit zusätzlichem BASIC-ROM), der Micro-Professor II sowie der Micro-Professor III.
Technische Daten
CPU
Zilog Z80, 1,79 MHz
RAM
2 KB (erweiterbar auf 4 KB)
ROM
2 KB Monitorprogramm (erweiterbar auf 8 KB)
Systemtakt
3,58 MHz Quarz, Teiler 1:2
I/O-Ports
8255 Programmable Peripheral Interface
24 parallele I/O-Leitungen
I/O-Adresse: 00–03h
Z80 CTC (Counter/Timer Circuit)
vier unabhängige Timer
I/O-Adresse: 40–43h
Anzeige
sechsstellige rote Sieben-Segment-LED-Anzeige
Ziffernhöhe: 1,7 cm
Tastatur
36 Tasten
-
16 hexadezimale Tasten
-
19 Funktionstasten
-
1 frei programmierbare Taste
Lautsprecher
eingebauter Lautsprecher
Durchmesser 57 mm
Frequenzbereich ca. 200–10.000 Hz
Erweiterungsbereich
Auf der Leiterplatte befindet sich ein 8,9 × 3,5 cm großer Bereich für eigene Erweiterungsschaltungen.
Tonbandschnittstelle
Anschluss für Tonbandgeräte zur Programmspeicherung
Datenrate: 165 bit/s
Versorgungsspannung
5–12 V
ca. 500 mA
Vertrieb
Bis etwa 2024 wurde der MPF-1 weiterhin von Flite Electronics International produziert und verkauft.
In Deutschland wurde der Micro-Professor über längere Zeit vom Lehrmittelanbieter Christiani vertrieben und häufig im Elektronikunterricht eingesetzt.
Erweiterungsmöglichkeiten
Für den MPF-1 waren zahlreiche Erweiterungen erhältlich:
-
MPF-BASIC
-
Sprachausgabe für englische Wörter und Zahlen
-
EPROM-Programmiergerät
-
Ausgabeplatine für LED- und Schrittmotorsteuerung
-
Video-Anzeigeplatine für den Fernseher
-
seltene Elepra-Automationsplatine aus der Schweiz
Nachfolgemodelle
-
Micro-Professor MPF-I Plus (1982) – QWERTY-Tastatur und 20-stellige Anzeige
-
Microkit 09 (1983) – Motorola 6809 CPU
-
MPF-I/65 (1984) – MOS 6502 CPU
-
MPF-I/88 (1985) – Intel 8088 CPU
-
Micro-Professor II
-
Micro-Professor III
