Wenn ihr selbst One ROMs fertigen lassen wollt, dann zeigt dieser Beitrag die grundlegende Vorgehensweise: Leiterplattenfertigung mit Bestückung bei JLCPCB (Quick Guide).
Die notwendigen Gerber-Dateien, Stückliste (BOM) und Positionsdatei (CPL) findet man auf der One ROM GitHub-Seite: https://github.com/piersfinlayson/one-rom/

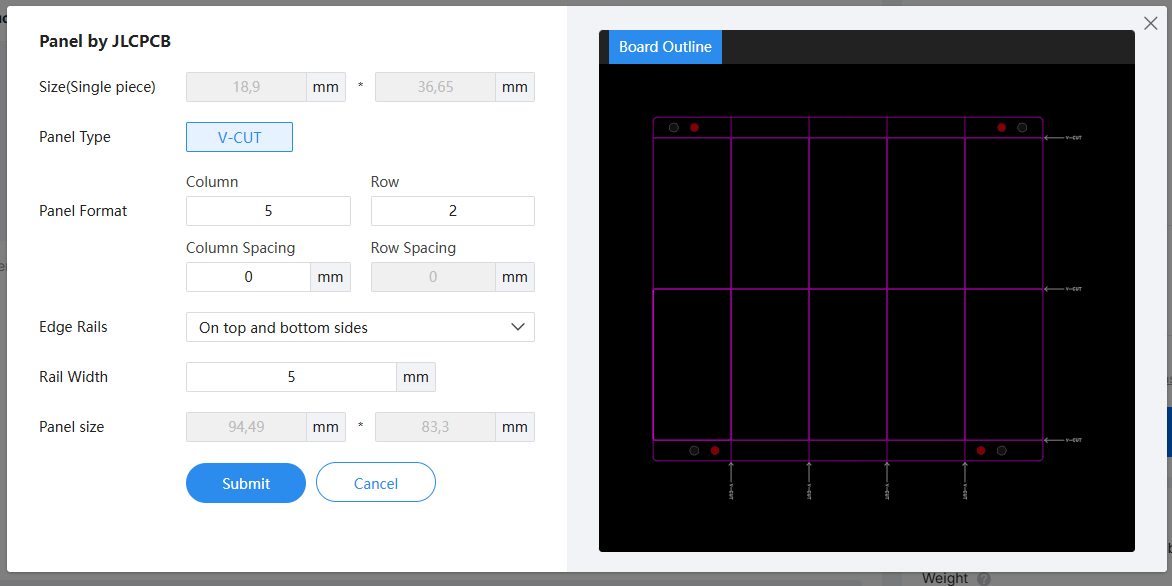

Bei den kleinen Abmessungen der Platinen und gerade dann, wenn man eine größere Stückzahl fertigen lässt (>= 50 Stück), empfiehlt es sich die Platinen auf Panels fertigen zu lassen (wählt Panel by JLCPCB). Beim Panel Typ „V-CUT“ können später die einzelnen Platinen ganz einfach auseinander gebrochen werden. Gebt beim Panel Format 5 Spalten und 2 Reihen an ohne Zwischenabstand (column/row spacing = 0 mm). Da ein Panel eine Mindestgröße haben muss (70×70 mm), ist hier zusätzlich ein 5 mm breiter Randstreifen oben und unten zu definieren (Edge Rails: On top and bottom size).
ACHTUNG: Nach der Panel-Definition bezieht sich die Stückzahl auf die Anzahl Panels!
Bei einer Mindestabnahmemenge von 5 Panels bekommt man 50 fertig bestückte One ROMs für ca. 190,- EUR inkl. FedEx Express Versand. Da kommen dann noch Steuer und Gebühren dazu, und am Ende zahlt man insgesamt ca. 240,- EUR. Damit kostet dann ein One ROM ca. 4,80 EUR.
Die noch fehlenden Rundloch Stiftleiten können günstig bei AliExpress erworben werden.
