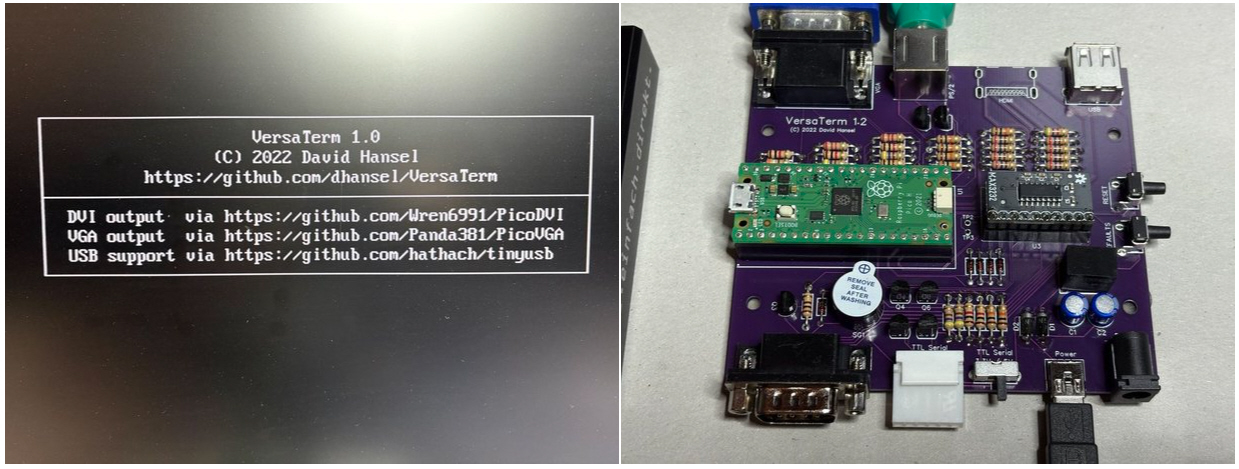

VersaTerm: Ein vielseitiges DIY-Serielles Terminal

Das VersaTerm, entwickelt von David Hansel auf GitHub [1], verbindet Retro-Computing mit moderner Technologie. Es ist ein flexibles und einfach zu bauendes DIY-Serielles Teminal. Dieser Artikel [2] beschreibt die Highlights, Einschränkungen, den Bau und die Nutzung des VersaTerm.

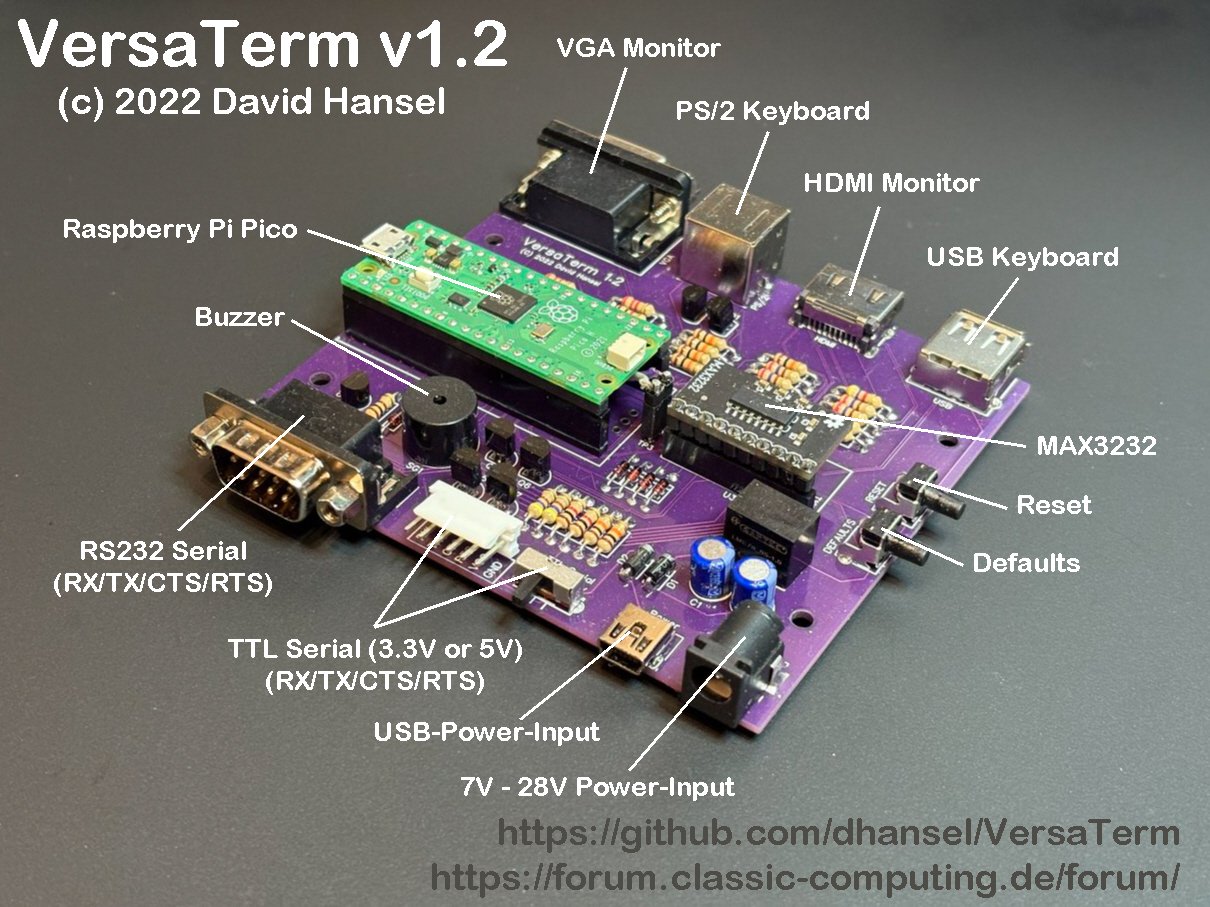

VersaTerm v1.2 Features

Highlights des VersaTerm

Das VersaTerm ist ideal für Retro-Computing-Enthusiasten, Mikrocontroller-Fans und DIY-Elektronikbegeisterte. Die wichtigsten Merkmale sind:

Sofort einsatzbereit: Kein Warten auf ein Betriebssystem, kein kompliziertes Herunterfahren – das Terminal ist sofort ein- und ausschaltbar.
Native Videoausgabe: Unterstützt HDMI und VGA ohne Konvertierung.
Tastaturunterstützung: Funktioniert mit PS/2- und USB-Tastaturen, einschließlich Tastaturen mit integrierten USB-Hubs.
Serielle Schnittstellen: Bietet RS232- und TTL-Signale, umschaltbar zwischen 3,3 V und 5 V.
Breites Baudratenspektrum: Von 50 bis 921.600 Baud, mit Voreinstellungen und benutzerdefinierten Optionen.
Flusskontrolle: Unterstützt Hardware- (RTS/CTS) und Softwareflusskontrolle (XOn/XOff).
Flexible Stromversorgung: Betrieb über USB oder 7–28 V DC möglich.
Hohe Konfigurierbarkeit: Eigene Schriftarten (Bitmaps) können hochgeladen werden.
VT100-Unterstützung: Alle VT100-Attribute wie Fett, Unterstrichen, Blinken, Inverse, doppelte Breite und Höhe werden unterstützt.
16 ANSI-Farben: Für farbige Darstellungen.
PETSCII-Modus: Unterstützt den PETSCII-Zeichensatz und Steuerzeichen, inklusive einer C64-Schriftart.
DIY-freundlich: Die meisten Lötarbeiten sind durchsteckmontiert, die Firmware wird einfach über USB hochgeladen.

Einschränkungen

Das VersaTerm basiert auf einem Raspberry Pi Pico, einem Mikrocontroller ohne integrierte Grafikfähigkeiten. Dennoch erzeugt er Videosignale (siehe PicoDVI und PicoVGA). Die begrenzte Rechenleistung führt zu folgenden Einschränkungen:

Maximale Spaltenanzahl: Nur 80 Spalten pro Zeile, keine Unterstützung für 132 Spalten.
Schriftbreite: Zeichen müssen 8 Pixel breit sein (im Original VT100 waren es 10 Pixel); die Höhe kann zwischen 8 und 16 Pixel liegen.
Farbunterstützung: Nur 16 ANSI-Farben, keine 8-Bit- oder 24-Bit-Farben.
Kein flüssiges Scrollen: Scrollen wird durch verzögertes Scrollen emuliert.

Den VersaTerm bauen

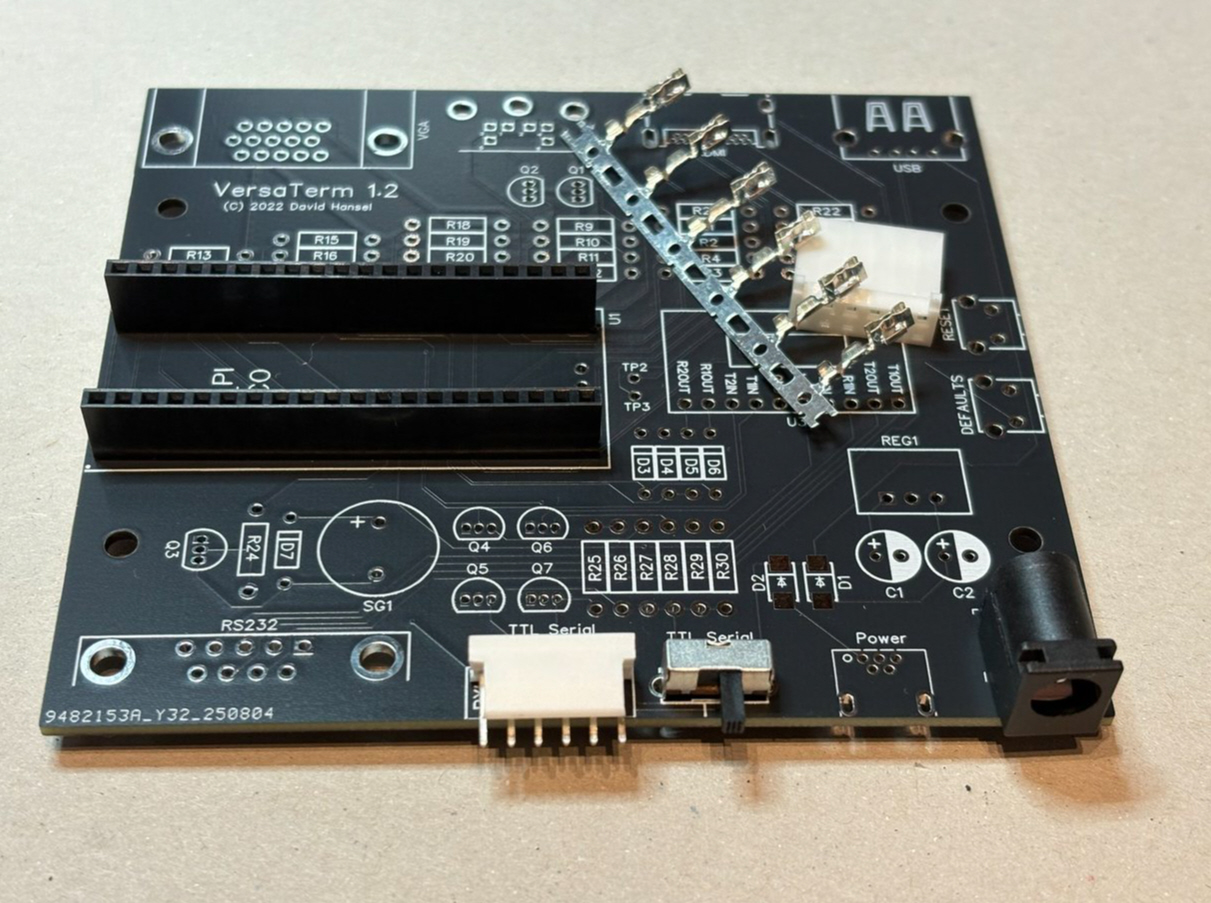

VersaTerm v1.2 bauen

Das VersaTerm ist kein Bausatz, aber der Aufbau ist dank bereitgestellter Ressourcen unkompliziert.

Platinenherstellung: Die Gerber-Datei für die Leiterplatte ist auf GitHub verfügbar: VersaTermGerber.zip [3].
Bauteilbeschaffung: Tipps zur Beschaffung und Montage der Komponenten sind dokumentiert: Component Ordering [4]. Hier in Deutschland bietet es sich an die Komponenten bei Reichelt und Mouser zu beschaffen. Eine entsprechende Bauteile-Liste findet sich weiter unten.
MAX3232-Breakout-Board: Eine Alternative für das sehr teure Transceiver Breakout Board mit dem MAX3232 von SparkFun ist es die Platine bei JLCPCB selbst fertigen zu lassen. Die Gerber-Datei und auch BOM und CPL Dateien sind verfügbar: MAX3232_Breakout_GERBER.zip [5], MAX3232_Breakout_BOM_CPL.zip [6].
Gehäuse: STL-Dateien für den 3D-Druck eines Gehäuses stehen bereit: Enclosure [7]. Zusätzlich werden 4 x M3x22 mm Schrauben und 4 x M3 Muttern benötigt.
Firmware: Die Firmware wird über ein USB-Micro-Kabel hochgeladen, ohne spezielle Hardware: Software [8].

Die Platine lässt sich mit einem einfachen Lötkolben zusammenbauen. Die durchsteckmontierten Bauteile machen den Prozess auch für Hobbyisten mit mäßiger Löt-Erfahrung zugänglich. Der 3D-Druck des Gehäuses verleiht dem Projekt ein professionelles Aussehen.

Bauteile-Liste

Bezeichnung	Komponente	Menge	Lieferant	Lieferanten-Teil
R21, R24	Resistor 100 Ohm	2	Reichelt	1/4W 100
R1, R2, R3, R4, R5, R6, R7, R8	Resistor 270 Ohm	8	Reichelt	1/4W 270
R14	Resistor 390 Ohm	1	Reichelt	1/4W 390
R17, R20, R25, R26	Resistor 470 Ohm	4	Reichelt	1/4W 470
R13, R16, R19, R27, R28	Resistor 1k	5	Reichelt	1/4W 1.0K
R15, R18	Resistor 2.2k	2	Reichelt	1/4W 2.2K
R22	Resistor 4.7k	1	Reichelt	1/4W 4.7K
R9, R10, R11, R12, R23, R29, R30	Resistor 10k	7	Reichelt	1/4W 10K
D1, D2	Diode SMT Schottky	2	Reichelt	LL 5817 SMD (1N 5817)
D3, D4, D5, D6	Diode Axial 1N4148	5	Reichelt	1N 4148
Q1, Q2, Q3, Q4, Q5, Q6, Q7	MOSFET2N7000	7	Reichelt	2N 7000
C1, C2	Capacitor 10uF	2	Reichelt	AK 100U 16
3.3V/5V Switch	Switch	1	Mouser	612-EG1213
RESET, DEFAULTS	Button	2	Reichelt	TASTER 3305B
REG1	Recom 5V Regulator	1	Reichelt	LME78_05-1.0
SG1	Buzzer	1	Reichelt	AT-1224-TWT-5V-2
Power	Barrel Connector	1	Mouser	490-PJ-002A
Power	USB-B Mini Connector	1	Reichelt	USB BWM
VGA	DB15 Connector	1	Reichelt	HD 15FW
PS/2	PS/2 Connector	1	Reichelt	EB-DIOS M06V
HDMI	HDMI Connector	1	LCSC	C369072
USB	USB-A Connector	1	Reichelt	USB AW
RS232	DB9 Connector	1	Reichelt	D-SUB ST 09US
TTL Serial	Molex Connector Male	1	Mouser	571-6404576
U1	Raspberry Pi Pico	1	Reichelt	RASP PI PICO H
U3	MAX3232 board	1	JLCPCB	–
Header	Header Male 10 Pin	1	Reichelt	ECON SL10G1
Header	Header Female 10 Pin	1	Reichelt	BKL 10120950
Header	Header Male 2 Pin	1	Reichelt	ECON SL2G1
Header	Header Female 2 Pin	1	Reichelt	W+P 153PF-002-1
Header	Header Female 40 Pin	1	Mouser	485-5583
Molex	Molex Housing Female	1	Mouser	1375820-6
Molex	Molex Crimp Pins	6	Mouser	1375819-1
Platine	–	1	JLCPCB	–

Den VersaTerm nutzen

VersaTerm v1.2 im Einsatz

Einstellungsmenü und Konfigurationen

Das Einstellungsmenü wird durch Drücken der F12-Taste geöffnet und mit den Pfeiltasten navigiert. Das Untermenü „Konfigurationen verwalten“ bietet 10 Speicherplätze für verschiedene Einstellungen – ideal für die Nutzung mit mehreren Computern.

Speichern: Die Taste „S“ speichert die aktuellen Einstellungen in einem Slot.
Standard setzen: Die Taste „*“ definiert einen Slot als Standard beim Start.
Benennen: Die Taste „N“ vergibt einen Namen für einen Slot.

Konfigurationen können wie folgt gewechselt werden:

Beim Start oder Reset die Tasten F1–F10 halten, um einen Slot auszuwählen.
Während des Betriebs STRG + F1–F10 drücken, um eine Konfiguration zu laden.
STRG + F12 öffnet ein Schnellwahlmenü mit den Namen der Konfigurationen.

Videoausgabe (HDMI/VGA)

Das VersaTerm unterstützt entweder HDMI- oder VGA-Ausgabe, jedoch nicht gleichzeitig. Beim Start wird automatisch erkannt, ob ein HDMI-Monitor angeschlossen ist (über das „Hot Plug Detect“-Signal). Ist kein HDMI-Monitor vorhanden, schaltet das Terminal auf VGA um. Diese Automatik kann im „Bildschirm“-Einstellungsmenü deaktiviert werden, um den Ausgabetyp festzulegen. Falls ein HDMI-Monitor nicht erkannt wird, kann die HDMI-Ausgabe erzwungen werden:

Eine Tastatur anschließen.
Die RESET- und DEFAULTS-Tasten an der Seite der Platine gedrückt halten.
Die STRG-Taste auf der Tastatur gedrückt halten.
Die RESET-Taste loslassen.

Dadurch werden die Standardeinstellungen geladen, die automatische Erkennung deaktiviert und die HDMI-Ausgabe erzwungen. Sobald ein Bild auf dem Monitor erscheint, können die Einstellungen angepasst, der Ausgabetyp auf HDMI festgelegt und gespeichert werden, sodass HDMI automatisch verwendet wird.

USB-Modus

Der Raspberry Pi Pico verfügt über einen USB-Anschluss, der entweder als Host oder Gerät fungiert. Wird der Pico über das USB-Micro-Kabel mit einem Computer verbunden, erkennt das VersaTerm dies beim Start und betreibt den USB-Anschluss als Gerät. Andernfalls wird der Anschluss als Host betrieben, um eine USB-Tastatur anzuschließen.

Wichtig: Der Pico darf nicht gleichzeitig an einen Computer und eine USB-Tastatur angeschlossen werden. Dies führt zu keinem Schaden, aber der USB-Anschluss funktioniert dann nicht korrekt.

Wird der USB-Anschluss als Gerät verwendet, erkennt der Computer das VersaTerm als USB-CDC-Gerät (seriell). Drei Betriebsmodi können im USB-Einstellungsmenü ausgewählt werden:

Serial: Der USB-Anschluss wird als sekundäre serielle Verbindung behandelt. Eingehende Daten werden wie bei der Hauptschnittstelle verarbeitet, Tastatureingaben werden an beide Schnittstellen gesendet.
Feed-through (Standard): Daten von der Hauptschnittstelle werden an den USB-Anschluss weitergeleitet und umgekehrt. So kann das VersaTerm als USB-zu-Seriell-Wandler genutzt werden.
Feed-through (Terminal deaktiviert): Ähnlich wie der Feed-through-Modus, aber eingehende Daten von der Hauptschnittstelle werden nicht auf dem Terminal angezeigt. Dies ist ideal für die Übertragung binärer Daten ohne Beeinträchtigung der Anzeige.

Zurücksetzen des Terminals

Das Terminal wird durch Drücken der RESET-Taste an der Seite der Platine zurückgesetzt. Bei ungültigen Einstellungen (z. B. HDMI-Ausgabe erzwungen, aber nur ein VGA-Monitor vorhanden) kann die DEFAULTS-Taste (neben RESET) gedrückt gehalten werden, während die RESET-Taste gedrückt und losgelassen wird. Dadurch startet das VersaTerm mit den Standardeinstellungen neu.

Fazit

Das VersaTerm ist ein spannendes Projekt, das Retro-Charme mit moderner Flexibilität verbindet. Die einfache Handhabung, umfangreichen Konfigurationsmöglichkeiten und DIY-Freundlichkeit machen es zur idealen Wahl für Hobbyisten und Retro-Computing-Fans. Der Aufbau lohnt sich für alle, die Freude an Elektronikprojekten haben.

Weitere Informationen und Ressourcen sind im GitHub-Repository verfügbar: https://github.com/dhansel/VersaTerm.
