One ROM – Praxis: Vom Kernal-Turm zum sauberen Bank-Switching im C64

Manchmal stolpert man über alte Projekte und denkt sich:
👉 „Das war damals eine gute Idee… aber heute würde ich das anders machen.“

Genau so ging es mir mit meinem allerersten Commodore 64.

Der Ausgangszustand: „So hat man das damals gemacht“

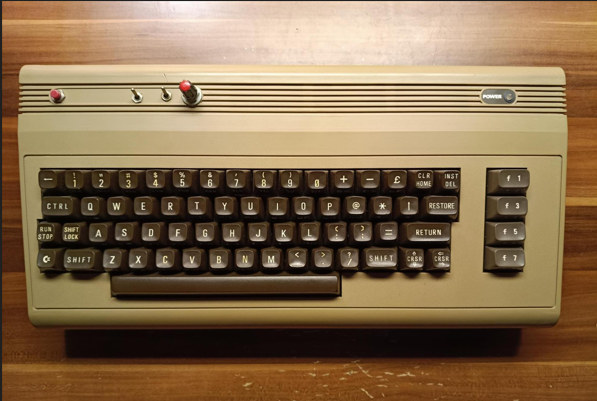

Mein erster C64 ist… sagen wir mal… „gewachsen“ 😄

Verbaut sind:

• Reset-Taster
• 2 Schalter für Reset-Routing:
  • nur Floppy
  • nur C64
  • beide
  • keiner
• 4-fach Drehschalter für bis zu 4 Kernals
• zweifarbige LED zur Statusanzeige

👉 Ja, genau so hat man das damals gemacht.

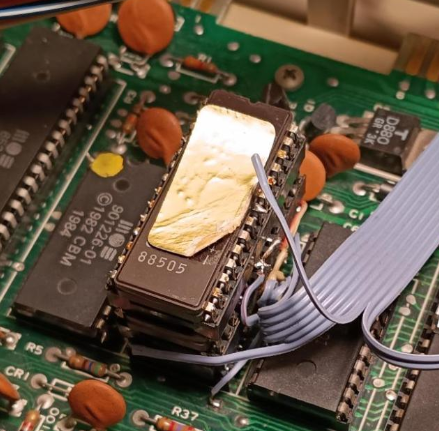

Innenleben: Der berüchtigte „Kernal-Turm“

Im Inneren sieht es entsprechend aus:

• mehrere EPROMs übereinander
• viel Verdrahtung
• unterschiedliche CS-Leitungen
• mechanisch… sagen wir: herausfordernd

👉 Und natürlich:
Eine Litze hat sich mal wieder gelöst 🙄

Ziel: Weniger Chaos, gleiche Funktion

Was wollte ich erreichen?

• mehrere Kernals behalten
• weniger Verdrahtung
• stabilerer Aufbau
• einfachere Umschaltung

👉 Und natürlich:
Ein guter Grund, One ROM einzusetzen 😄

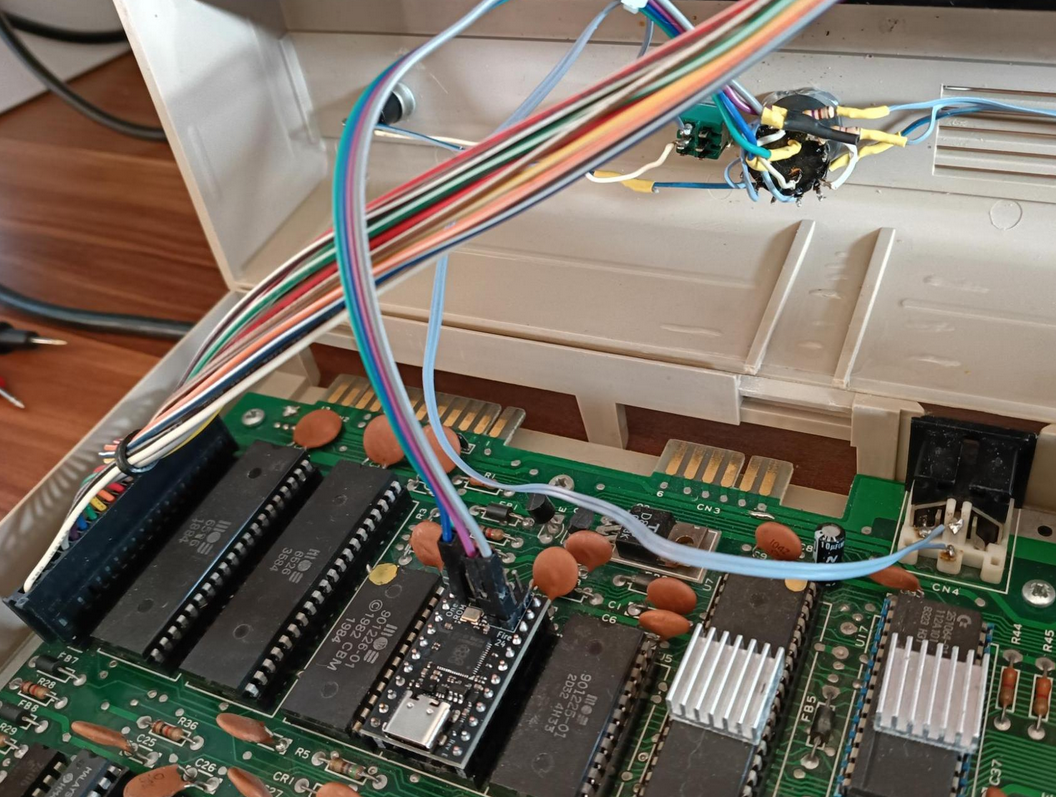

Lösung: One ROM + Dynamic Bank Switching

Ich habe mich für folgendes Setup entschieden:

• One ROM 24 als Ersatz für mehrere ROMs
• Dynamic Bank Switching für mehrere Kernals
• Umschaltung über nur zwei Leitungen (X1, X2)

👉 Ergebnis:

• deutlich weniger Kabel
• keine gestapelten EPROMs mehr
• sauberer und robuster Aufbau

Der große Unterschied zur alten Lösung

Früher:

• 3× CS-Leitungen hin
• 1× CS zurück
• +5V und GND separat
• komplexe Verdrahtung

Heute:

• +5V
• GND
• X1
• X2

👉 Fertig.

Nebenbei optimiert: LED-Ansteuerung

Ein netter Nebeneffekt:

• die 5V-Leitung konnte ich gleich für die Dual-LED nutzen
• weniger zusätzliche Verdrahtung nötig

👉 Die „gefährlichen“ Header-Pins für 5V/GND sind hier tatsächlich sinnvoll eingesetzt

Dynamic Bank Switching – unterschätzt, aber genial

Was mich überrascht hat:

👉 Ich habe kaum Beispiele dafür im Web oder Studio gefunden

Dabei ist das extrem praktisch:

• mehrere ROMs gleichzeitig verfügbar
• Umschaltung ohne Reflash
• keine Neustart-Prozedur nötig

👉 Perfekt für:

• verschiedene Kernals
• SpeedDOS / FastDOS
• Tests und Experimente

Meine Konfiguration

Hier meine verwendete Device-Konfiguration:

{
   "$schema": "https://images.onerom.org/configs/schema.json",
   "version": 1,
   "description": "Mandatory description about this config",
   "detail": "Extra detail about ths configuration",
   "notes": "Notes that appear after the list of sets",
   "rom_sets": [
       {
           "type": "banked",
           "description": "Multiple C64 ROMs",
           "roms": [
               {
                   "file": "http://www.zimmers.net/anonftp/pub/cbm/firmware/computers/c64/kernal.901227-03.bin",
                   "description": "C64 Kernal ROM, 901227-03",
                   "type": "2364",
                   "cs1": "active_low"
               },
               {
                   "description": "Speed Dos",
                   "file": "C:/Xgpro/UserData/c64_speed_dos.bin",
                   "type": "2364",
                   "cs1": "active_low"
               },
               {
                   "description": "Fast Dos",
                   "file": "C:/Xgpro/UserData/c64_fast_dos.bin",
                   "type": "2364",
                   "cs1": "active_low"
               }
           ]
       }
   ]
}
