One ROM – Praxis: BIOS-EPROM auf einem 386/486 ISA Mainboard ersetzen

Nach C64, ZX81 und Mikrocontroller-Projekten diesmal eine etwas andere Anwendung:
👉 Einsatz des One ROM als BIOS-EPROM auf einem klassischen PC-Mainboard.

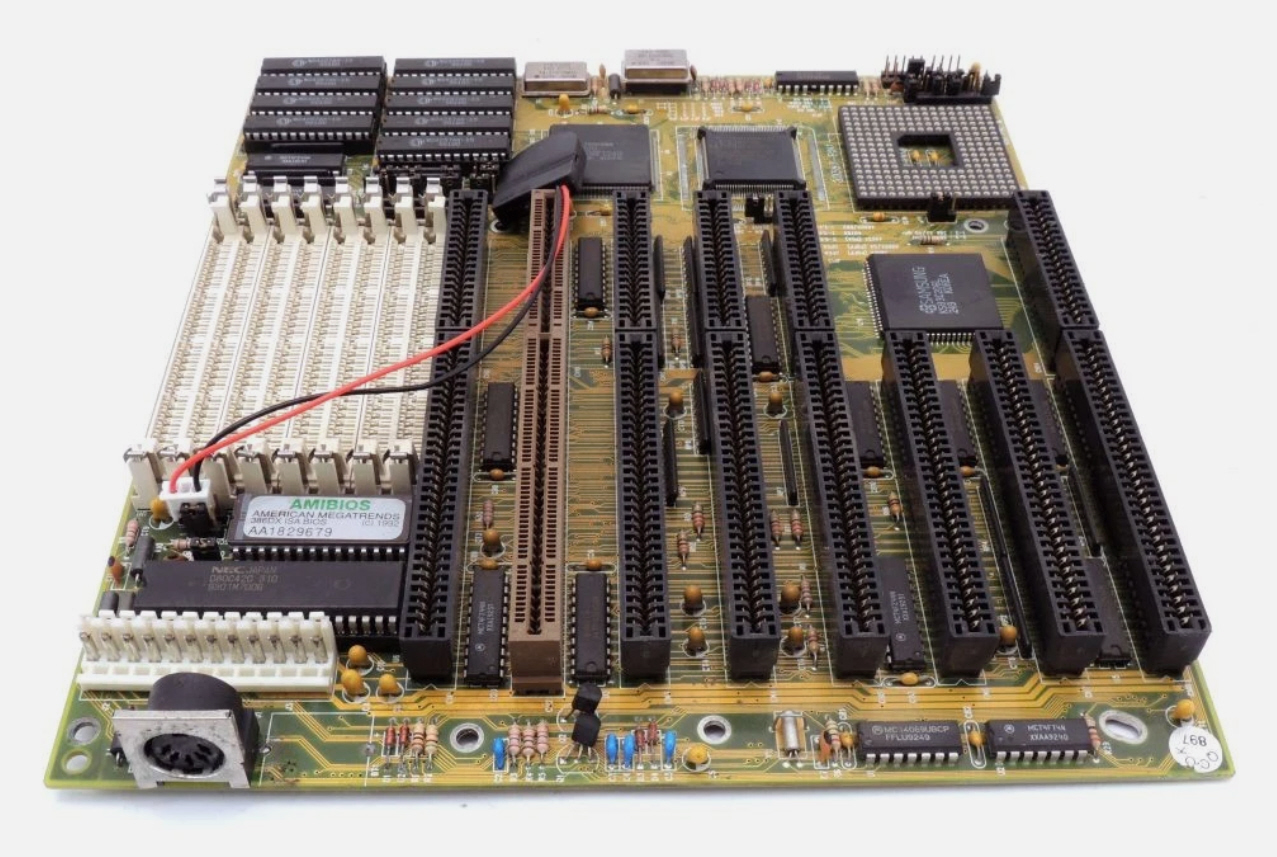

Der Kandidat: Typhoon 486/386 ISA Mainboard

Zum Einsatz kam ein:

• 386DX / 486 ISA Mainboard
• Hersteller: Target Micro (Typhoon-Serie)
• klassisches AT-Design

👉 Als BIOS-ROM ist hier ein STM27C512 verbaut.

Ziel des Umbaus

Das Ziel war denkbar einfach:

• originales EPROM ersetzen
• BIOS bequem per USB programmieren
• keine EPROM-Brenner mehr notwendig

👉 Klassischer One-ROM-Usecase – aber auf PC-Hardware.

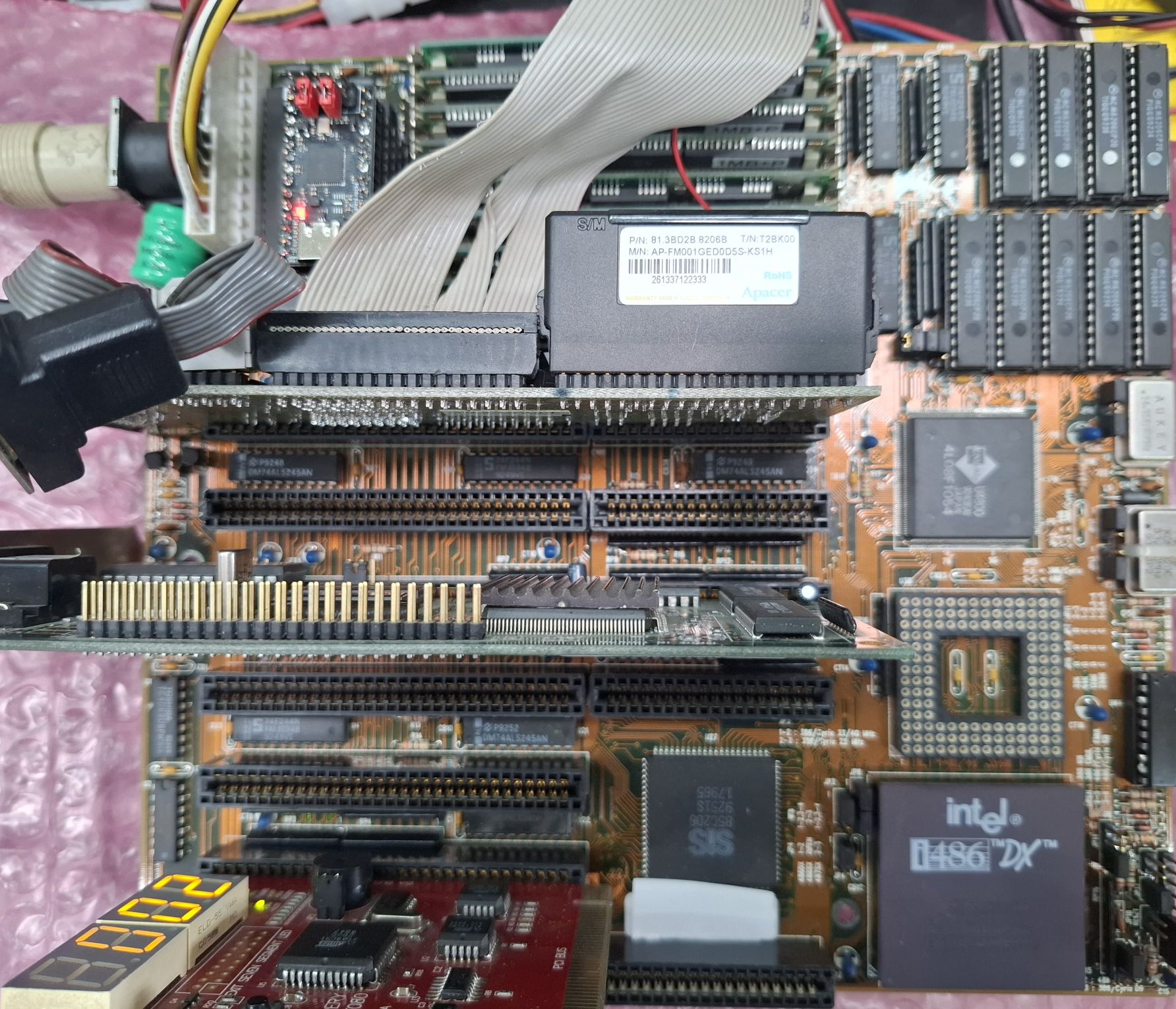

Einbau: One ROM statt 27C512

Zum Einsatz kam:

• One ROM (passend für 27C512 / 28-Pin)

Da es mechanisch etwas eng wurde (USB-Stecker!):

👉 einfache, aber effektive Lösung:

• mehrere 28-polige Fassungen übereinander gesteckt
• dadurch genügend Höhe geschaffen

👉 Klassischer Bastler-Trick – funktioniert erstaunlich gut 😄

Programmierung: WebUSB mit Edge

Das BIOS wurde direkt über das Web-Interface programmiert:

• Browser: Microsoft Edge
• Verbindung über WebUSB
• Image auswählen und flashen

👉 Kein zusätzliches Tool notwendig

Ablauf in der Praxis

Der typische Workflow:

1. BIOS-Image vorbereiten
2. One ROM per USB verbinden
3. im Web-Interface flashen
4. USB abziehen
5. Mainboard starten

👉 Danach läuft das System direkt mit dem neuen BIOS.

Warum das hier besonders interessant ist

Im Gegensatz zu vielen Retro-Systemen:

👉 arbeitet ein PC-BIOS oft sehr timingkritisch

Und trotzdem:

• das One ROM funktioniert hier problemlos
• ersetzt das originale EPROM vollständig

👉 Das zeigt, wie robust das Konzept ist.

Typische Vorteile in diesem Setup

• 🔁 schnelles Testen verschiedener BIOS-Versionen
• 🔧 kein EPROM-Brenner nötig
• 🧪 ideal für Experimente mit alten Boards
• ♻️ kein Verschleiß an Sockeln durch häufiges Wechseln

Mechanische Besonderheit

Der „Sockel-Turm“ ist hier kein Bug, sondern Feature:

👉 ohne zusätzliche Höhe würde:

• der USB-Stecker nicht passen
• oder mechanisch kollidieren

👉 Die Lösung mit gestapelten Fassungen ist:

• schnell
• reversibel
• völlig ausreichend

Kleine Einschränkungen

Wie bei allen One-ROM-Setups:

• USB während Betrieb nicht sinnvoll nutzbar (Standard-Firmware)
• nach Flashen → Neustart notwendig

👉 Für BIOS-Tests aber absolut unkritisch.

Fazit

Dieses Beispiel zeigt sehr schön:

👉 One ROM funktioniert nicht nur in klassischen 8-Bit-Systemen
👉 sondern auch in PC-Hardware wie 386/486 Mainboards

Und wieder gilt:

• weniger Aufwand
• mehr Flexibilität
• schnelleres Arbeiten

Persönlicher Eindruck

Gerade bei alten PC-Boards, bei denen man:

• BIOS-Versionen testet
• Reparaturen durchführt
• oder einfach experimentiert

ist das One ROM ein extrem praktisches Werkzeug.

Ausblick

Mögliche Erweiterungen:

• mehrere BIOS-Versionen per Bank Switching
• Debug-BIOS + Original parallel
• Kombination mit Diagnosekarten

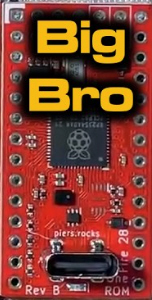

💡 Update: One ROM mit hochgestelltem USB-C – ideal für enge Einbauorte

Für meinen Aufbau habe ich mir noch mit gestapelten Sockeln geholfen, um genügend Platz für den USB-Stecker zu schaffen.

Inzwischen gibt es jedoch auch One ROM Varianten mit hochgestelltem USB-C-Anschluss.

👉 Das bringt gleich mehrere Vorteile:

• weniger Bauhöhe nötig
• kein „Sockel-Turm“ mehr erforderlich
• mechanisch deutlich stabiler
• sauberer Einbau direkt im ROM-Sockel

Gerade bei klassischen PC-Mainboards, bei denen der Platz zwischen Steckkarten, Netzteil und Laufwerken sehr begrenzt ist, ist das ein echter Vorteil.

👉 Für solche Anwendungen ist diese Variante daher klar die bessere Wahl.

Praxisbeispiel von: fanhistorie, Mitglied des VzEkC e. V.
